Muestreador de 5 gases RAC
El muestreador de 5 gases analiza dióxido de azufre (SO2), dióxido de nitrógeno (NO2), sulfuro de hidrógeno (H2S), amoníaco (NH3), aldehídos alifáticos (R-CHO) y otros contaminantes para los que existe un reactivo químico adecuado (solución absorbente). Este versátil instrumento permite muestrear con precisión un solo gas o hasta cinco gases diferentes simultáneamente. Su diseño simplificado, facilidad de montaje y componentes modulares permiten modificar fácilmente las configuraciones del sistema de muestreo para satisfacer las diversas necesidades.
El sistema de 5 gases puede utilizarse prácticamente en cualquier lugar con acceso a la red eléctrica y se emplea para la vigilancia de áreas, estudios perimetrales de plantas y el monitoreo o evaluación de la calidad del aire interior.
El sistema de 5 gases puede utilizarse prácticamente en cualquier lugar con acceso a la red eléctrica y se emplea para la vigilancia de áreas, estudios perimetrales de plantas y el monitoreo o evaluación de la calidad del aire interior.
DISEÑO
COMPONENTES DEL MUESTREADOR DE 5 GASES
El muestreador de 5 gases RAC se suministra completo en un refugio portátil para todo tipo de clima y está listo para funcionar (reactivos no incluidos). Este diseño autónomo incluye un gabinete de acero de gran calibre con tapa abatible con cerradura, dos compartimentos separados y un acabado de esmalte horneado resistente a la intemperie, apto para su uso en la mayoría de las condiciones climáticas. El tren de muestreo completo preensamblado y un conjunto de calentador con control termostático se instalan en un compartimento aislado; la bomba de vacío del sistema, el manómetro de vacío y la caja de conexiones eléctricas se instalan en el segundo compartimento, que cuenta con rejillas de ventilación en tres lados para la disipación del calor. Se suministra un cable de alimentación de 3 hilos de serie.
SISTEMA DE MUESTREO:
El conjunto del sistema de muestreo de gases RAC incluye un tubo de entrada de polipropileno con una cubierta protectora cónica contra la lluvia, un filtro de entrada de membrana para la eliminación de partículas y un soporte de aluminio que contiene un colector de entrada de vidrio de 5 ramas, 5 burbujeadores de polipropileno de 100 ml con tapas intercambiables, 5 tubos de burbujeo de vidrio constreñidos, 1 tubo de burbujeo de vidrio sinterizado, 5 trampas de arrastre de humedad de polipropileno, 5 orificios críticos/limitantes, un colector de escape de 5 ramas y toda la tubería de conexión necesaria. El módulo de muestreo completo se puede desmontar fácilmente para su llenado, limpieza o cambios de configuración.
Las tapas roscadas para los burbujeadores de polipropileno tienen un diseño de entrada y salida de 2 orificios que se utiliza durante las operaciones de muestreo y una tapa sólida hermética que se utiliza para transportar los burbujeadores llenos de reactivos, tanto antes como después de los ciclos de muestreo.
CONTROL DE TEMPERATURA:
El elemento calefactor termostático del gabinete de muestreo mantiene una temperatura interna uniforme de 32 ± 2 °C (90 ± 3 °F) para asegurar la eficiencia operativa y de muestreo continuo.
ORIFICIOS REGULADORES DE FLUJO:
Los orificios críticos/limitantes son tubos de vidrio de precisión recubiertos con tubos de plástico Tygon. Los orificios proporcionan un caudal aproximado de 200 ml/min a todos los burbujeadores y se limpian fácilmente en pequeños baños ultrasónicos.
PATAS DESMONTABLES:
El refugio para todo tipo de clima tiene patas robustas de hierro angular que se pueden acoplar al ras del gabinete para facilitar su transporte. Las patas se fijan de forma segura, tanto en posición extendida como retraída, mediante pernos resistentes a la corrosión enroscados en tuercas cautivas.
MECANISMOS DE TEMPORIZACIÓN:
Para satisfacer diversos requisitos de muestreo, se puede suministrar un temporizador de 24 horas o un temporizador de salto de 7 días con el muestreador de 5 gases RAC como accesorios opcionales. El temporizador de 24 horas cuenta con interruptores permanentes que proporcionan hasta 96 ciclos de encendido y apagado en intervalos de 15 minutos durante un período de 24 horas. El temporizador de 7 días permite programarlo con una semana de anticipación y cuenta con 14 interruptores que proporcionan ciclos de muestreo mínimos de 3 horas y máximos de 7 días. Ambos temporizadores están fijados a la tapa abatible del refugio y ubicados en el compartimento de la bomba.
FUNCIONAMIENTO
Durante su funcionamiento, la bomba de vacío aspira aire ambiente a través de la pantalla protectora cónica y el tubo de entrada (la pantalla protectora está invertida para evitar que la precipitación entre en el dispositivo de muestreo). Las partículas arrastradas por la muestra de aire quedan atrapadas en un filtro de membrana antes de que el aire entre en el colector de entrada. Este colector divide la corriente de aire en cinco volúmenes iguales que fluyen a través de tubos de PTFE hacia los burbujeadores. Cada burbujeador tiene una tapa de dos orificios con un tubo de vidrio estándar, constreñido o sinterizado, en el puerto de entrada. El aire de la muestra pasa a través de estos tubos hacia 50 ml de reactivo (solución absorbente) contenido en cada burbujeador.
Tras burbujear a través del reactivo, el aire sale por un tubo de Tygon conectado al puerto de salida en la tapa de dos orificios. Cada corriente de muestra pasa luego a través de otro burbujeador de polipropileno que contiene un separador de espuma seguido de un filtro de membrana. Este sistema de doble trampa protege los orificios críticos de la humedad y otras impurezas, y ayuda a mantener un flujo continuo para una eficiencia de muestreo óptima. Las corrientes de aire depurado fluyen a través de los orificios críticos hacia el colector de escape y se descargan mediante la bomba.
En este instrumento, las muestras de gas contaminante solo entran en contacto con polipropileno, PTFE o vidrio antes de entrar en los reactivos absorbentes. Este concepto de diseño permite una recolección de muestras óptima. Todos los materiales en contacto con la corriente de muestra son ampliamente reconocidos por sus características no contaminantes cuando se utilizan en una amplia gama de instrumentación para la medición de la contaminación atmosférica.
Una vez finalizado un ciclo de muestreo, el conjunto del tren de muestreo se retira del refugio. Los tubos de reactivos se retiran del soporte y las tapas de dos orificios se reemplazan por tapas roscadas sólidas y herméticas. Estos se llevan a un laboratorio para el análisis de su contenido según los procedimientos adecuados.
El muestreador de 5 gases RAC se suministra completo en un refugio portátil para todo tipo de clima y está listo para funcionar (reactivos no incluidos). Este diseño autónomo incluye un gabinete de acero de gran calibre con tapa abatible con cerradura, dos compartimentos separados y un acabado de esmalte horneado resistente a la intemperie, apto para su uso en la mayoría de las condiciones climáticas. El tren de muestreo completo preensamblado y un conjunto de calentador con control termostático se instalan en un compartimento aislado; la bomba de vacío del sistema, el manómetro de vacío y la caja de conexiones eléctricas se instalan en el segundo compartimento, que cuenta con rejillas de ventilación en tres lados para la disipación del calor. Se suministra un cable de alimentación de 3 hilos de serie.
SISTEMA DE MUESTREO:
El conjunto del sistema de muestreo de gases RAC incluye un tubo de entrada de polipropileno con una cubierta protectora cónica contra la lluvia, un filtro de entrada de membrana para la eliminación de partículas y un soporte de aluminio que contiene un colector de entrada de vidrio de 5 ramas, 5 burbujeadores de polipropileno de 100 ml con tapas intercambiables, 5 tubos de burbujeo de vidrio constreñidos, 1 tubo de burbujeo de vidrio sinterizado, 5 trampas de arrastre de humedad de polipropileno, 5 orificios críticos/limitantes, un colector de escape de 5 ramas y toda la tubería de conexión necesaria. El módulo de muestreo completo se puede desmontar fácilmente para su llenado, limpieza o cambios de configuración.
Las tapas roscadas para los burbujeadores de polipropileno tienen un diseño de entrada y salida de 2 orificios que se utiliza durante las operaciones de muestreo y una tapa sólida hermética que se utiliza para transportar los burbujeadores llenos de reactivos, tanto antes como después de los ciclos de muestreo.
CONTROL DE TEMPERATURA:
El elemento calefactor termostático del gabinete de muestreo mantiene una temperatura interna uniforme de 32 ± 2 °C (90 ± 3 °F) para asegurar la eficiencia operativa y de muestreo continuo.
ORIFICIOS REGULADORES DE FLUJO:
Los orificios críticos/limitantes son tubos de vidrio de precisión recubiertos con tubos de plástico Tygon. Los orificios proporcionan un caudal aproximado de 200 ml/min a todos los burbujeadores y se limpian fácilmente en pequeños baños ultrasónicos.
PATAS DESMONTABLES:
El refugio para todo tipo de clima tiene patas robustas de hierro angular que se pueden acoplar al ras del gabinete para facilitar su transporte. Las patas se fijan de forma segura, tanto en posición extendida como retraída, mediante pernos resistentes a la corrosión enroscados en tuercas cautivas.
MECANISMOS DE TEMPORIZACIÓN:
Para satisfacer diversos requisitos de muestreo, se puede suministrar un temporizador de 24 horas o un temporizador de salto de 7 días con el muestreador de 5 gases RAC como accesorios opcionales. El temporizador de 24 horas cuenta con interruptores permanentes que proporcionan hasta 96 ciclos de encendido y apagado en intervalos de 15 minutos durante un período de 24 horas. El temporizador de 7 días permite programarlo con una semana de anticipación y cuenta con 14 interruptores que proporcionan ciclos de muestreo mínimos de 3 horas y máximos de 7 días. Ambos temporizadores están fijados a la tapa abatible del refugio y ubicados en el compartimento de la bomba.
FUNCIONAMIENTO
Durante su funcionamiento, la bomba de vacío aspira aire ambiente a través de la pantalla protectora cónica y el tubo de entrada (la pantalla protectora está invertida para evitar que la precipitación entre en el dispositivo de muestreo). Las partículas arrastradas por la muestra de aire quedan atrapadas en un filtro de membrana antes de que el aire entre en el colector de entrada. Este colector divide la corriente de aire en cinco volúmenes iguales que fluyen a través de tubos de PTFE hacia los burbujeadores. Cada burbujeador tiene una tapa de dos orificios con un tubo de vidrio estándar, constreñido o sinterizado, en el puerto de entrada. El aire de la muestra pasa a través de estos tubos hacia 50 ml de reactivo (solución absorbente) contenido en cada burbujeador.
Tras burbujear a través del reactivo, el aire sale por un tubo de Tygon conectado al puerto de salida en la tapa de dos orificios. Cada corriente de muestra pasa luego a través de otro burbujeador de polipropileno que contiene un separador de espuma seguido de un filtro de membrana. Este sistema de doble trampa protege los orificios críticos de la humedad y otras impurezas, y ayuda a mantener un flujo continuo para una eficiencia de muestreo óptima. Las corrientes de aire depurado fluyen a través de los orificios críticos hacia el colector de escape y se descargan mediante la bomba.
En este instrumento, las muestras de gas contaminante solo entran en contacto con polipropileno, PTFE o vidrio antes de entrar en los reactivos absorbentes. Este concepto de diseño permite una recolección de muestras óptima. Todos los materiales en contacto con la corriente de muestra son ampliamente reconocidos por sus características no contaminantes cuando se utilizan en una amplia gama de instrumentación para la medición de la contaminación atmosférica.
Una vez finalizado un ciclo de muestreo, el conjunto del tren de muestreo se retira del refugio. Los tubos de reactivos se retiran del soporte y las tapas de dos orificios se reemplazan por tapas roscadas sólidas y herméticas. Estos se llevan a un laboratorio para el análisis de su contenido según los procedimientos adecuados.
Características
Los orificios críticos proporcionan un caudal nominal de 200 ml/min a través del sistema
Especificaciones
Dimensiones, alto x ancho x profundidad: 27 x 18 x 14 pulgadas (70 x 46 x 36 cm) con las patas extendidas; 15 pulgadas (39 cm) de alto con las patas levantadas.
Suministro de energía: 110 V/60 Hz, 3,4 amperios; 220 V/50 Hz, 1,7 amperios
Peso del temporizador: 24 horas: 3 libras (1,4 kg); 7 días: 6 libras (2,7 kg)
Peso: 58 libras (26 kg) sin cronómetro
Bomba de vacío: 1/6 hp, flujo libre de 1.8 cfm, vacío de 29" Hg, servicio continuo, protección contra sobrecarga
Muestreador de 3 gases RAC
El muestreador de tres gases RAC es un sistema químico húmedo que toma muestras del aire ambiente para detectar hasta tres gases contaminantes diferentes simultáneamente e incorpora un sistema termoeléctrico para garantizar la máxima precisión en el muestreo de SO2.
El muestreador de 3 gases analiza dióxido de azufre (SO2), dióxido de nitrógeno (NO2), sulfuro de hidrógeno (H2S), amoníaco (NH3), aldehídos alifáticos (R-CHO) y otros gases contaminantes para los que existe un reactivo adecuado (solución absorbente). Este muestreador puede utilizarse prácticamente en cualquier lugar donde haya suministro eléctrico para satisfacer requisitos de muestreo de gases muy diversos.
En su configuración básica, el sistema de 3 gases está diseñado para recolectar muestras de SO2, NO2 y un tercer gas (opcional) simultáneamente. Los componentes modulares permiten cambios sencillos en la configuración del tren de muestreo, excepto en la disposición de SO2 (Estación 1), para satisfacer diversas necesidades de muestreo.
MÁXIMA PRECISIÓN EN EL MUESTREO DE SO2
Las pruebas realizadas por la Agencia de Protección Ambiental de los Estados Unidos (EPA) revelaron que la precisión de los procedimientos establecidos de muestreo químico húmedo de SO2 se ve afectada negativamente por las altas temperaturas ambiente. Por ejemplo, a 50 °C (122 °F), aproximadamente el 75 % del SO2 en una muestra recolectada o almacenada se perderá debido a la inestabilidad térmica en un período de 24 horas. La degradación de la muestra comienza en el rango de 20 °C (68 °F), con un factor de pérdida inicial de aproximadamente 0,9 % en 24 horas, y progresa a una tasa creciente a medida que aumenta la temperatura ambiente. La tasa de degradación aumenta cinco veces por cada 10 °C de aumento de temperatura en el rango de 20 a 40 °C (68 a 104 °F). ¡
El diseño del muestreador de 3 gases RAC elimina este problema en el muestreo de SO2!
Cuenta con un robusto sistema de enfriamiento-calentamiento termoeléctrico de estado sólido (efecto Peltier) que mantiene la temperatura del burbujeador de SO2 y del reactivo entre 5 y 25 °C (41 y 77 °F) en un rango de temperatura ambiente de -25 a 50 °C (-13 a 122 °F). Como resultado, todo el SO2 recogido durante un ciclo de muestreo se conserva para una precisión óptima en la evaluación de la muestra mediante procedimientos estandarizados de química húmeda y espectrofotometría.
En su configuración básica, el sistema de 3 gases está diseñado para recolectar muestras de SO2, NO2 y un tercer gas (opcional) simultáneamente. Los componentes modulares permiten cambios sencillos en la configuración del tren de muestreo, excepto en la disposición de SO2 (Estación 1), para satisfacer diversas necesidades de muestreo.
MÁXIMA PRECISIÓN EN EL MUESTREO DE SO2
Las pruebas realizadas por la Agencia de Protección Ambiental de los Estados Unidos (EPA) revelaron que la precisión de los procedimientos establecidos de muestreo químico húmedo de SO2 se ve afectada negativamente por las altas temperaturas ambiente. Por ejemplo, a 50 °C (122 °F), aproximadamente el 75 % del SO2 en una muestra recolectada o almacenada se perderá debido a la inestabilidad térmica en un período de 24 horas. La degradación de la muestra comienza en el rango de 20 °C (68 °F), con un factor de pérdida inicial de aproximadamente 0,9 % en 24 horas, y progresa a una tasa creciente a medida que aumenta la temperatura ambiente. La tasa de degradación aumenta cinco veces por cada 10 °C de aumento de temperatura en el rango de 20 a 40 °C (68 a 104 °F). ¡
El diseño del muestreador de 3 gases RAC elimina este problema en el muestreo de SO2!
Cuenta con un robusto sistema de enfriamiento-calentamiento termoeléctrico de estado sólido (efecto Peltier) que mantiene la temperatura del burbujeador de SO2 y del reactivo entre 5 y 25 °C (41 y 77 °F) en un rango de temperatura ambiente de -25 a 50 °C (-13 a 122 °F). Como resultado, todo el SO2 recogido durante un ciclo de muestreo se conserva para una precisión óptima en la evaluación de la muestra mediante procedimientos estandarizados de química húmeda y espectrofotometría.
DISEÑO
COMPONENTES DEL MUESTREADOR DE 3 GASES
El sistema de muestreo de 3 gases RAC se suministra en una carcasa portátil resistente a la intemperie para uso en exteriores y se entrega completo y listo para funcionar (reactivos no incluidos). Este diseño autónomo incluye un gabinete de acero de gran calibre con tapa superior abatible y con cerradura, dos compartimentos separados en el interior y un acabado de esmalte horneado resistente a la intemperie. El tren de muestreo completo preensamblado, el sistema termoeléctrico y un conjunto de calentador con control termostático se instalan en un compartimento aislado; la bomba de vacío del sistema, el manómetro de vacío y la caja de conexiones eléctricas se instalan en el segundo compartimento, que cuenta con rejillas de ventilación en tres lados para la disipación del calor. Se suministra un cable de alimentación de 3 hilos de serie.
SISTEMA DE MUESTREO:
El conjunto del sistema de muestreo de gases RAC incluye un tubo de entrada de polipropileno con una cubierta protectora cónica contra la lluvia y un bastidor de aluminio que contiene un colector de entrada de vidrio de 3 ramas, 3 burbujeadores de polipropileno de 100 ml con tapas intercambiables, 3 trampas de arrastre de humedad de polipropileno, 3 orificios críticos/limitantes, un colector de escape de 3 ramas y toda la tubería de conexión necesaria. El bastidor de muestreo está ubicado sobre un módulo base que soporta el dispositivo termoeléctrico para el burbujeador de SO2 y el conjunto de calentador y ventilador del compartimento no relacionado. El módulo de muestreo completo se puede quitar fácilmente para llenarlo, limpiarlo o cambiar su configuración (excepto la estación de SO2). El módulo base también se puede quitar fácilmente para inspección o mantenimiento periódicos.
Los burbujeadores en la Estación 1 (muestreo de SO2) y la Estación 3 (muestreo del tercer gas) contienen tubos de burbujeador de vidrio de 0,4 ± 0,1 mm de tipo orificio. La unidad en la Estación 2 (muestreo de NO2) tiene un elemento dispersor de vidrio fritado (70 a 100 μ).
CONTROL DE TEMPERATURA:
El burbujeador de SO2 está encerrado en una camisa aislante y su temperatura se controla entre 5 y 25 °C únicamente por el sistema termoeléctrico de enfriamiento-calentamiento. Para evitar que los reactivos en los otros dos burbujeadores se congelen durante el clima frío, se mantiene una temperatura constante (variable) por encima de 16 °C (60,8 °F) en el compartimento aislado mediante el calentador integrado, que no afecta la temperatura del burbujeador de SO2 especialmente aislado.
El sistema termoeléctrico utiliza una combinación de disipador de calor con aletas y ventilador para una transferencia de calor eficiente y está protegido por un interruptor térmico en el disipador de calor como dos fusibles en el circuito eléctrico.
ORIFICIOS REGULADORES DE FLUJO:
Los orificios críticos/limitantes son tubos de vidrio de diámetro preciso encerrados en tubos de plástico Tygon. Los orificios proporcionan un caudal de 200 ml/min (aproximadamente) a todos los burbujeadores y se limpian fácilmente en pequeños baños ultrasónicos.
PATAS DESMONTABLES:
El refugio para todo tipo de clima tiene patas robustas de hierro angular que se pueden fijar al ras del gabinete para facilitar su transporte. Las patas se fijan de forma segura, tanto en posición extendida como retraída, mediante pernos resistentes a la corrosión enroscados en tuercas cautivas.
MECANISMOS DE TEMPORIZACIÓN:
Para satisfacer diversos requisitos de muestreo, se puede suministrar un temporizador de 24 horas o un temporizador de salto de 7 días con el muestreador de 3 gases RAC como accesorios opcionales. El temporizador de 24 horas tiene disparadores permanentemente fijados que proporcionan hasta 96 ciclos de encendido y apagado en incrementos de 15 minutos durante un período de 24 horas. El temporizador de salto de 7 días permite configurarlo con una semana de anticipación y tiene 14 disparadores que proporcionan ciclos de muestreo mínimos de 3 horas y máximos de 7 días. Ambos temporizadores están fijados a la tapa abatible del refugio y ubicados en el compartimento de la bomba.
FUNCIONAMIENTO
Durante el funcionamiento, la bomba de vacío aspira aire ambiente a través del protector contra la lluvia cónico y el tubo de entrada (el protector está invertido para evitar que la precipitación entre en el dispositivo de muestreo). El colector de entrada divide el flujo de aire en volúmenes iguales que fluyen a través de tubos de PTFE hacia los burbujeadores. Cada burbujeador tiene una tapa de dos orificios con un tubo de vidrio estándar, constreñido o sinterizado, en el puerto de entrada. El aire de la muestra pasa a través de estos tubos hacia 50 ml de reactivo contenido en cada burbujeador.
Después de burbujear a través del reactivo, el aire se expulsa a través de un tubo de Tygon conectado al puerto de salida en la tapa. Cada flujo de muestra pasa luego a través de otro burbujeador de polipropileno que contiene un separador de espuma seguido de un filtro de membrana. Esta disposición de doble trampa protege los orificios críticos de la humedad u otros contaminantes y ayuda a mantener un flujo continuo para una eficiencia de muestreo óptima. Los flujos de aire depurado fluyen luego a través de los orificios críticos hacia el colector de escape y se descargan a través de la bomba.
En este instrumento, las muestras de gas contaminante entran en contacto únicamente con polipropileno, PTFE o vidrio antes de introducirse en los reactivos absorbentes. Este diseño garantiza una óptima recolección de muestras. Todos los materiales en contacto con el flujo de muestra son ampliamente reconocidos por sus características no contaminantes cuando se utilizan en una amplia gama de instrumentación para la medición de la contaminación atmosférica.
Una vez finalizado el ciclo de muestreo, el conjunto del tren de muestreo se retira del refugio. Los tubos de reactivos se extraen del soporte y las tapas de dos orificios se reemplazan por tapas roscadas sólidas y herméticas. Posteriormente, se llevan a un laboratorio para el análisis de su contenido según los procedimientos adecuados. Los tubos que contienen muestras de gases térmicamente inestables, como el SO2, deben transportarse en contenedores refrigerados.
El sistema de muestreo de 3 gases RAC se suministra en una carcasa portátil resistente a la intemperie para uso en exteriores y se entrega completo y listo para funcionar (reactivos no incluidos). Este diseño autónomo incluye un gabinete de acero de gran calibre con tapa superior abatible y con cerradura, dos compartimentos separados en el interior y un acabado de esmalte horneado resistente a la intemperie. El tren de muestreo completo preensamblado, el sistema termoeléctrico y un conjunto de calentador con control termostático se instalan en un compartimento aislado; la bomba de vacío del sistema, el manómetro de vacío y la caja de conexiones eléctricas se instalan en el segundo compartimento, que cuenta con rejillas de ventilación en tres lados para la disipación del calor. Se suministra un cable de alimentación de 3 hilos de serie.
SISTEMA DE MUESTREO:
El conjunto del sistema de muestreo de gases RAC incluye un tubo de entrada de polipropileno con una cubierta protectora cónica contra la lluvia y un bastidor de aluminio que contiene un colector de entrada de vidrio de 3 ramas, 3 burbujeadores de polipropileno de 100 ml con tapas intercambiables, 3 trampas de arrastre de humedad de polipropileno, 3 orificios críticos/limitantes, un colector de escape de 3 ramas y toda la tubería de conexión necesaria. El bastidor de muestreo está ubicado sobre un módulo base que soporta el dispositivo termoeléctrico para el burbujeador de SO2 y el conjunto de calentador y ventilador del compartimento no relacionado. El módulo de muestreo completo se puede quitar fácilmente para llenarlo, limpiarlo o cambiar su configuración (excepto la estación de SO2). El módulo base también se puede quitar fácilmente para inspección o mantenimiento periódicos.
Los burbujeadores en la Estación 1 (muestreo de SO2) y la Estación 3 (muestreo del tercer gas) contienen tubos de burbujeador de vidrio de 0,4 ± 0,1 mm de tipo orificio. La unidad en la Estación 2 (muestreo de NO2) tiene un elemento dispersor de vidrio fritado (70 a 100 μ).
CONTROL DE TEMPERATURA:
El burbujeador de SO2 está encerrado en una camisa aislante y su temperatura se controla entre 5 y 25 °C únicamente por el sistema termoeléctrico de enfriamiento-calentamiento. Para evitar que los reactivos en los otros dos burbujeadores se congelen durante el clima frío, se mantiene una temperatura constante (variable) por encima de 16 °C (60,8 °F) en el compartimento aislado mediante el calentador integrado, que no afecta la temperatura del burbujeador de SO2 especialmente aislado.
El sistema termoeléctrico utiliza una combinación de disipador de calor con aletas y ventilador para una transferencia de calor eficiente y está protegido por un interruptor térmico en el disipador de calor como dos fusibles en el circuito eléctrico.
ORIFICIOS REGULADORES DE FLUJO:
Los orificios críticos/limitantes son tubos de vidrio de diámetro preciso encerrados en tubos de plástico Tygon. Los orificios proporcionan un caudal de 200 ml/min (aproximadamente) a todos los burbujeadores y se limpian fácilmente en pequeños baños ultrasónicos.
PATAS DESMONTABLES:
El refugio para todo tipo de clima tiene patas robustas de hierro angular que se pueden fijar al ras del gabinete para facilitar su transporte. Las patas se fijan de forma segura, tanto en posición extendida como retraída, mediante pernos resistentes a la corrosión enroscados en tuercas cautivas.
MECANISMOS DE TEMPORIZACIÓN:
Para satisfacer diversos requisitos de muestreo, se puede suministrar un temporizador de 24 horas o un temporizador de salto de 7 días con el muestreador de 3 gases RAC como accesorios opcionales. El temporizador de 24 horas tiene disparadores permanentemente fijados que proporcionan hasta 96 ciclos de encendido y apagado en incrementos de 15 minutos durante un período de 24 horas. El temporizador de salto de 7 días permite configurarlo con una semana de anticipación y tiene 14 disparadores que proporcionan ciclos de muestreo mínimos de 3 horas y máximos de 7 días. Ambos temporizadores están fijados a la tapa abatible del refugio y ubicados en el compartimento de la bomba.
FUNCIONAMIENTO
Durante el funcionamiento, la bomba de vacío aspira aire ambiente a través del protector contra la lluvia cónico y el tubo de entrada (el protector está invertido para evitar que la precipitación entre en el dispositivo de muestreo). El colector de entrada divide el flujo de aire en volúmenes iguales que fluyen a través de tubos de PTFE hacia los burbujeadores. Cada burbujeador tiene una tapa de dos orificios con un tubo de vidrio estándar, constreñido o sinterizado, en el puerto de entrada. El aire de la muestra pasa a través de estos tubos hacia 50 ml de reactivo contenido en cada burbujeador.
Después de burbujear a través del reactivo, el aire se expulsa a través de un tubo de Tygon conectado al puerto de salida en la tapa. Cada flujo de muestra pasa luego a través de otro burbujeador de polipropileno que contiene un separador de espuma seguido de un filtro de membrana. Esta disposición de doble trampa protege los orificios críticos de la humedad u otros contaminantes y ayuda a mantener un flujo continuo para una eficiencia de muestreo óptima. Los flujos de aire depurado fluyen luego a través de los orificios críticos hacia el colector de escape y se descargan a través de la bomba.
En este instrumento, las muestras de gas contaminante entran en contacto únicamente con polipropileno, PTFE o vidrio antes de introducirse en los reactivos absorbentes. Este diseño garantiza una óptima recolección de muestras. Todos los materiales en contacto con el flujo de muestra son ampliamente reconocidos por sus características no contaminantes cuando se utilizan en una amplia gama de instrumentación para la medición de la contaminación atmosférica.
Una vez finalizado el ciclo de muestreo, el conjunto del tren de muestreo se retira del refugio. Los tubos de reactivos se extraen del soporte y las tapas de dos orificios se reemplazan por tapas roscadas sólidas y herméticas. Posteriormente, se llevan a un laboratorio para el análisis de su contenido según los procedimientos adecuados. Los tubos que contienen muestras de gases térmicamente inestables, como el SO2, deben transportarse en contenedores refrigerados.
Características
Cumple o supera las especificaciones del método de referencia de la EPA de EE. UU. para el muestreo de SO2 en el aire ambiente.
Especificaciones
Bomba de vacío: 1/6 hp, flujo libre de 1.8 cfm, vacío de 29" Hg, servicio continuo, protección contra sobrecarga
Suministro de energía: 110 V/60 Hz, 3,7 amperios; 220 V/50 Hz, 1,9 amperios
Dimensiones, alto x ancho x profundidad: 27 x 18 x 14 pulgadas (70 x 46 x 36 cm) con las patas extendidas; 15 pulgadas (39 cm) de alto con las patas levantadas.
Peso: 33 libras (15 kg) sin cronómetro.
Pesos del temporizador: 24 horas: 3 libras (1,4 kg); 7 días: 6 libras (2,7 kg)
1. Descripción General Muestreador atmosférico de cuatro canales diseñado para la recolección simultánea de 1 a 4 tipos de gases peligrosos en el aire. Ideal para monitoreo ambiental, higiene ocupacional, prevención de enfermedades profesionales y evaluación de ambientes interiores. Cuenta con 4 bombas de vacío independientes, válvulas de aguja de ajuste mecánico de alta precisión y pantalla LCD.
2. Especificaciones Técnicas Clave
- Rango de flujo: 0.1 a 3.0 L/min (ajustable).
- Precisión de flujo: ±2.5%
- Estabilidad: ≤5%.
- Presión negativa máxima (Succión): > 35,000 Pa (Capacidad de carga > 0.5 kPa, Clase A). Nota: Esto es excelente para superar la resistencia de los impingers.
- Temporización: 0.01 a 99.59 horas (Precisión ±0.1%).
- Autonomía: > 8 horas continuas con batería de litio (7.4V).
- Ruido: ≤ 65 dB.
- Dimensiones reales: 450 × 230 × 230 mm (¡Muy compacto!).
- Peso real del instrumento: 8 kg
3. Accesorios Estándar Incluidos Estuche, trípode, cargador de litio, destornillador, manual, certificado y garantía
I. Descripción del producto
Este instrumento permite muestrear simultáneamente uno o cuatro gases peligrosos en el aire. Es aplicable para:
- Monitoreo ambiental
- Prevención sanitaria
- Prevención de enfermedades ocupacionales
- Recolección de gases peligrosos en sectores industriales y mineros
- Evaluación del ambiente interior
- Enseñanza e investigación en universidades
II. Características técnicas
- Operado por cuatro bombas de succión independientes.
- Permite muestrear cuatro gases diferentes simultáneamente, además de muestras balanceadas o recolectadas en cuatro momentos distintos.
- Incluye:
- Pantalla LCD y operación por menú
- Temporización por computadora
- Tamaño compacto y bajo peso
- Ajuste fino mediante válvula de aguja mecánica
- Escala de regulación precisa
- Alta estabilidad y presión negativa de succión robusta
III. Parámetros técnicos
- Rango de flujo:
- (20 - 500) mL/min
- (0.1 - 1.0) L/min
- (0.1 - 1.5) L/min
- (0.1 - 3.0) L/min
2. Voltaje de trabajo:
o DC 7.4V (con 2 baterías de litio de 4.5Ah)o AC 220V ± 10V, 50Hz
3. Presión negativa de succión: > 35.000 Pa
4. Precisión del medidor de flujo: ±2.5% F.S.
5. Estabilidad del flujo: ≤ 5%
6. Error de muestreo: ≤ ±5%
7. Rango de temporización: 1 min ~ 99h 59min
8. Precisión de temporización: ≤ ±0.1%
9. Nivel de ruido: ≤ 65 dB(A)
10. Temperatura ambiente: -10°C a 40°C
11. Humedad relativa: < 95%
12. Corriente de carga: 1A (para baterías de litio)
13. Tiempo de trabajo continuo: ≥ 8 horas
14. Dimensiones: 45 x 23 x 23 cm
15. Peso del instrumento: 8 kg
IV. Principio de funcionamiento
El muestreador de aire QC-4D consta de:
- Filtro, válvula reguladora, medidor de flujo, bomba de succión, pantalla, circuito electrónico y microprocesador.
- Cuenta con cuatro bombas independientes que forman sistemas de flujo de gas aislados (sin conexión entre sí).
- Permite
- Recolectar dos muestras balanceadas simultáneamente, o
- Cuatro muestras de gases diferentes.
- Temporización ajustable de 0.01 a 99.59 horas.
1. Introducción del producto
El muestreador atmosférico de doble canal QC-2A ofrece las ventajas de una estructura compacta, tamaño reducido, peso ligero, fácil transporte, manejo sencillo, robustez y durabilidad, rendimiento estable, alta presión de bombeo, gran capacidad de carga, flujo estable y bajo nivel de ruido. Su trípode robusto y duradero lo convierte en el producto ideal entre los muestreadores de aire domésticos.
2. Parámetros del producto
1. Rango de flujo: 0,1 ~ 1,2 L/min
2. Estabilidad del flujo: ≤ 5%
3. Error de flujo: ≤± 5%
4. Rango de tiempo: 1-99 minutos
5. Error de sincronización: <0,1%
6. Temperatura de funcionamiento: -10 ～40 ℃
7. Tiempo de funcionamiento continuo: utilice la batería durante más de 6 horas.
8. Dimensiones: 210 * 125 * 95 mm
9. Peso (incluida la batería): 2,4 kg
3. Características del producto
Este instrumento es compacto, de tamaño reducido, ligero, fácil de transportar y de usar, robusto y duradero, y ofrece un rendimiento estable. Es un producto ideal entre los muestreadores de aire domésticos.
1. Introducción del producto
El muestreador atmosférico inteligente de cuatro vías, temperatura constante y corriente constante JCH-2400-4 (en adelante, el muestreador) se utiliza principalmente para recolectar SO2, NOx, etc., en estado gaseoso y vaporoso presentes en el aire. El producto ofrece un rendimiento estable, un funcionamiento sencillo y se ha mejorado notablemente en cuanto a portabilidad y estabilidad del flujo, lo que reduce considerablemente la intensidad del trabajo. El muestreador utiliza el método de absorción de soluciones para recolectar diversos gases nocivos en la atmósfera ambiente y el aire interior. Puede utilizarse para el monitoreo rutinario y de emergencia de sustancias gaseosas y aerosoles en protección ambiental, salud, trabajo, supervisión de seguridad, ámbito militar, investigación científica, educación, empresas de pruebas y otros sectores.

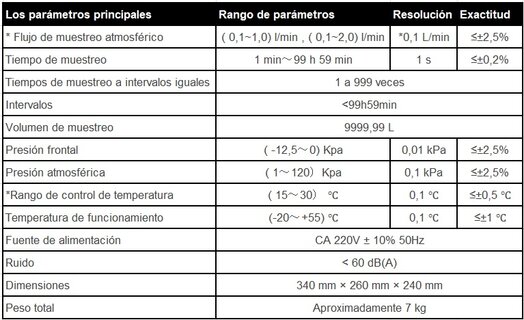

2. Parámetros del producto
3. Características del producto
1. Tamaño pequeño, peso ligero, fácil de transportar y fácil de operar;
2. Tecnología de temperatura constante de semiconductores, buen efecto de temperatura constante;
3. Bomba de diafragma importada de ultrabajo rendimiento, que mejora enormemente la estabilidad, larga vida útil y ruido ultrabajo;
4. El diseño de secador anti-succión de alta eficiencia puede prevenir eficazmente que el líquido de absorción sea succionado de vuelta debido a una operación incorrecta y mejora la seguridad del instrumento;
5. El elemento de filtro de polvo de alta calidad realiza la función de filtrado de partículas, evita que entren en la ruta del gas e interfieran con el muestreo, y protege la bomba de muestreo y la ruta del gas al mismo tiempo;
6. El caudalímetro electrónico controla el flujo de forma automática y precisa, sin fluctuaciones de flujo, muestreo de corriente constante, excelente software de calibración de flujo, calibración de flujo conveniente;
7. Monitoreo en tiempo real de presión y temperatura, compensación automática de desviación de flujo y optimización adicional de la precisión del flujo;
8. Diseño de cuatro canales, método de muestreo flexible, puede recolectar cuatro tipos de gases o dos grupos de muestras paralelas, y se pueden controlar por separado;
9. Pantalla LCD china con ajuste automático de contraste, adecuada para el muestreo en áreas frías, interfaz de visualización de software popular, logra una buena interacción hombre-computadora;
10. Mide automáticamente la temperatura ambiente y calienta automáticamente para evitar que la solución de prueba se congele y es adecuado para colocar en botellas de absorción de diferentes especificaciones;
11. Soporte de trípode estable y de alta calidad para ajuste automático de altura, adecuado para el muestreo en climas duros;
12. Calcula automáticamente el volumen de muestreo acumulado y convierte el volumen de muestreo estándar según la presión del aire y la temperatura al mismo tiempo;
13. Se puede ingresar y medir la presión atmosférica, adecuado para su uso en entornos de baja presión;
14. Los datos de muestreo se pueden almacenar e imprimir;
15. Sistema de monitoreo automático del instrumento En el estado de suministro de energía, el proceso de muestreo tiene una función de protección de apagado, y los datos de trabajo se guardan automáticamente, y el muestreo se puede reanudar después de que se encienda la energía.
2. Tecnología de temperatura constante de semiconductores, buen efecto de temperatura constante;
3. Bomba de diafragma importada de ultrabajo rendimiento, que mejora enormemente la estabilidad, larga vida útil y ruido ultrabajo;
4. El diseño de secador anti-succión de alta eficiencia puede prevenir eficazmente que el líquido de absorción sea succionado de vuelta debido a una operación incorrecta y mejora la seguridad del instrumento;
5. El elemento de filtro de polvo de alta calidad realiza la función de filtrado de partículas, evita que entren en la ruta del gas e interfieran con el muestreo, y protege la bomba de muestreo y la ruta del gas al mismo tiempo;
6. El caudalímetro electrónico controla el flujo de forma automática y precisa, sin fluctuaciones de flujo, muestreo de corriente constante, excelente software de calibración de flujo, calibración de flujo conveniente;
7. Monitoreo en tiempo real de presión y temperatura, compensación automática de desviación de flujo y optimización adicional de la precisión del flujo;
8. Diseño de cuatro canales, método de muestreo flexible, puede recolectar cuatro tipos de gases o dos grupos de muestras paralelas, y se pueden controlar por separado;
9. Pantalla LCD china con ajuste automático de contraste, adecuada para el muestreo en áreas frías, interfaz de visualización de software popular, logra una buena interacción hombre-computadora;
10. Mide automáticamente la temperatura ambiente y calienta automáticamente para evitar que la solución de prueba se congele y es adecuado para colocar en botellas de absorción de diferentes especificaciones;
11. Soporte de trípode estable y de alta calidad para ajuste automático de altura, adecuado para el muestreo en climas duros;
12. Calcula automáticamente el volumen de muestreo acumulado y convierte el volumen de muestreo estándar según la presión del aire y la temperatura al mismo tiempo;
13. Se puede ingresar y medir la presión atmosférica, adecuado para su uso en entornos de baja presión;
14. Los datos de muestreo se pueden almacenar e imprimir;
15. Sistema de monitoreo automático del instrumento En el estado de suministro de energía, el proceso de muestreo tiene una función de protección de apagado, y los datos de trabajo se guardan automáticamente, y el muestreo se puede reanudar después de que se encienda la energía.
16. La caja de alimentación móvil mejorada JCD-1500 opcional permite realizar muestreos normales sin alimentación de CA.
